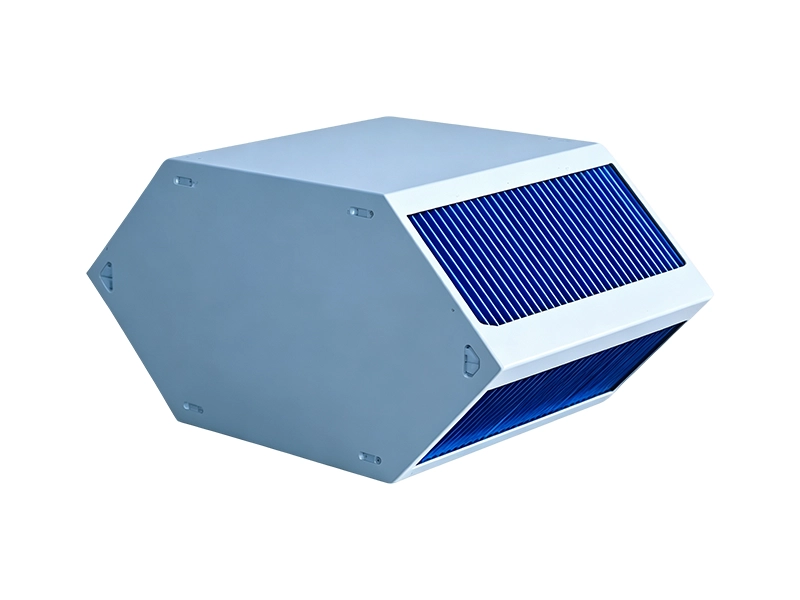

  • مبادل حراري للوحة التدفق المتقاطع

    مبادل حراري للوحة التدفق المتقاطع

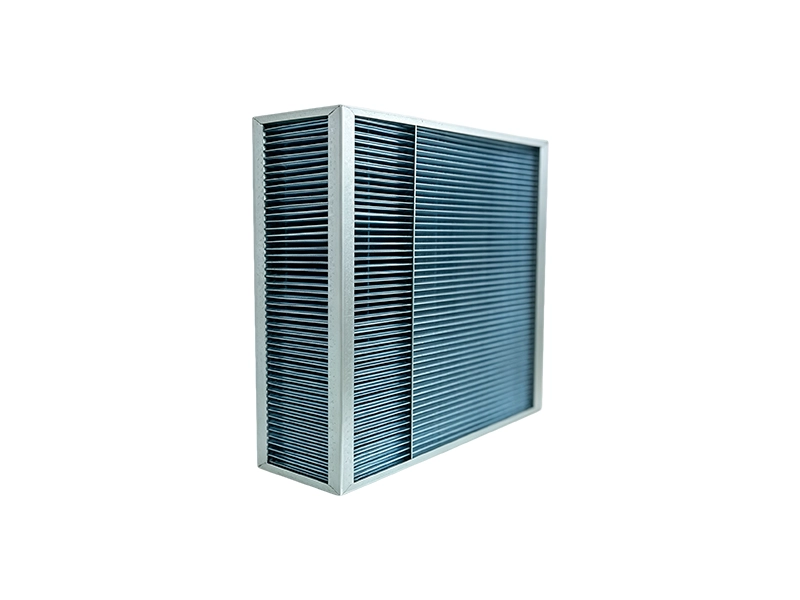

  • مبادل حراري بلوحة ذات تدفق مضاد

    مبادل حراري بلوحة ذات تدفق مضاد

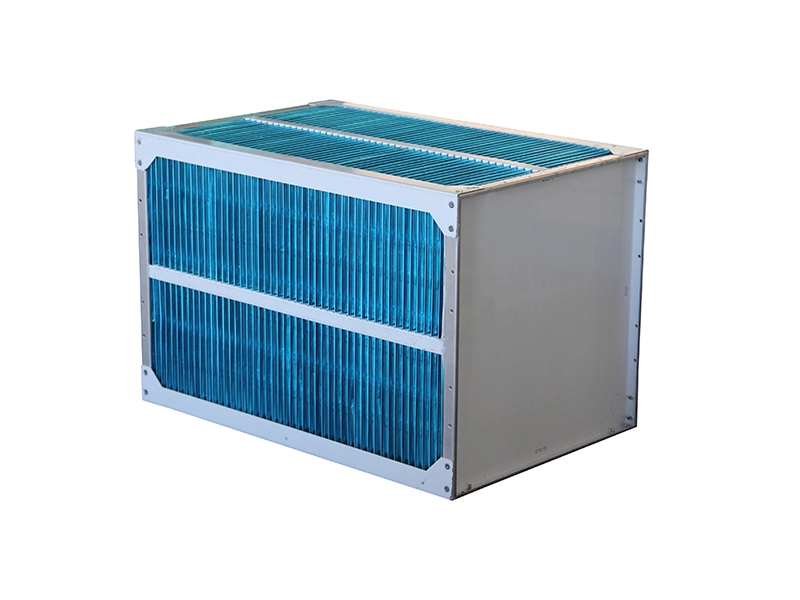

  • لوحة مبادل حراري معقول

    لوحة مبادل حراري معقول

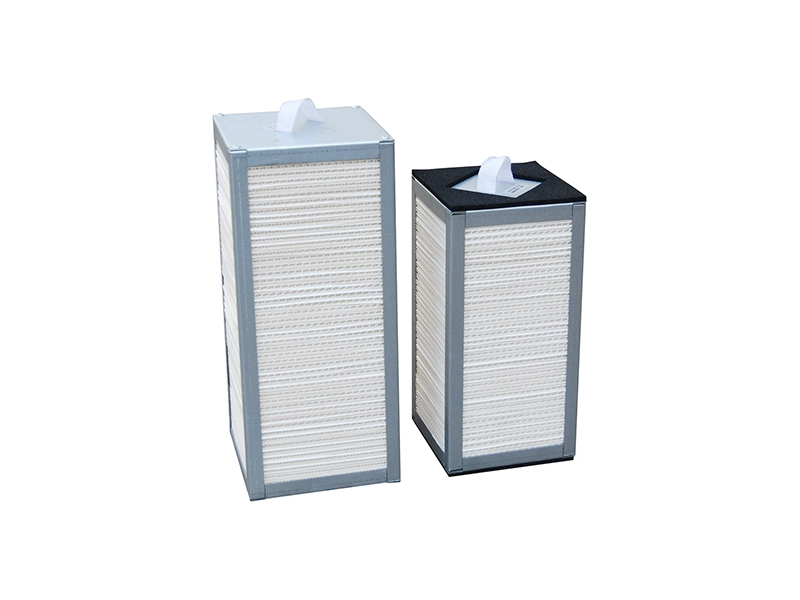

  • لوحة مبادل حراري إجمالي

    لوحة مبادل حراري إجمالي

المبادلات الحرارية اللوحية لاستعادة الحرارة من هواء إلى هواء

يقوم المبادل الحراري اللوحي بنقل الطاقة بين تيارين من الهواء من خلال ألواح موصلة حرارياً. يمر هواء الإمداد وهواء العادم على الجانبين المتقابلين من الصفائح ولا يختلطان أبدًا، ولهذا السبب يكون قلب اللوحة هو الاختيار الافتراضي عندما لا يلتقط الهواء الوارد أي رائحة من الهواء الخارج. تحمل الألواح رقائق ألومنيوم محبة للماء أو رقائق ألومنيوم مطلية بالإيبوكسي، والتي تبتل بسهولة بحيث يتم تصريف المكثفات على طول القناة بدلاً من تقليل معدل النقل.

أربعة تكوينات في نطاق ألواح ROTER

النموذج ترتيب تدفق الهواء ما يستعيده الرابط
مبادل حراري للوحة ذات تدفق معاكس تدفق متقاطع جزئيًا، وتدفق معاكس جزئيًا الحرارة، مع فصل هواء الإمداد والعادم تمامًا التفاصيل
المبادل الحراري ذو اللوحة ذات التدفق المعاكس التدفق المضاد الحرارة عند أدنى درجة حرارة ممكنة لقرب النقل التفاصيل
المبادل الحراري المعقول للوحة التدفق المتقاطع عبر زعانف الألومنيوم المغلقة حرارة معقولة فقط، بدون رطوبة التفاصيل
مبادل حراري إجمالي للوحة ورق تبادل حراري وقنوات ورق مموج حرارة ورطوبة، بدون تلوث متبادل التفاصيل

كيف يختلف نطاق اللوحة عن الأنواع الأساسية الأخرى

بالمقارنة مع المبادل الحراري الدوار، لا يحتوي قلب اللوحة على أجزاء دوارة، لذلك لا يوجد شيء يمكن أن يتآكل ولا يوجد مجفف يمكن استبداله، ولكنه مقيد بمواد اللوحة نفسها ولا يمكنه نقل الرطوبة عبر حاجز صلب. بالمقارنة مع المبادل الحراري للأنابيب الحرارية، يصل قلب اللوحة إلى درجة حرارة نقل أقل ولكن لا يتمتع بخاصية الخلو من المكثفات. عندما يكون المتطلب هو فصل تدفق الهواء مع استعادة جيدة للحرارة، فعادةً ما تكون عائلة اللوحة هي الحل الأكثر اقتصادا.

حيث يتم استخدام المبادلات الحرارية للوحة

يتم تطبيق المبادلات الحرارية للوحة ROTER على الطاقة الانتعاش في أنظمة التهوية السكنية والتجارية والصناعية. من الناحية العملية، يعني ذلك الشقق والمنازل المزودة بنظام تهوية ميكانيكية، والمكاتب ومراكز التسوق التي تدير وحدة هواء نقي، والمستشفيات والمختبرات التي يجب استبعاد التلوث المتبادل فيها، والمنشآت الصناعية التي تستعيد حرارة العادم من تهوية الإنتاج.

ما يجب تحديده عند الاستفسار

  • تدفق الهواء على كل من جانب الإمداد والعادم، والضغط الساكن للمروحة الذي يجب أن يتعايش معه.
  • شروط التصميم الخارجي والحالة الداخلية المطلوبة، لذا يمكن حساب مساحة النقل بدلاً من تخمينها.
  • ما إذا كان استرداد الحرارة بشكل معقول كافيًا، أم أن الاسترداد الكامن مطلوب أيضًا. المعقول فقط هو أرخص وأبسط؛ يتطلب استرداد الحرارة الكلي قلب ورق التبادل الحراري.
  • التعرض للتآكل. رقائق محبة للماء تناسب الهواء الداخلي القياسي؛ تتوفر الرقاقة المطلية بالإيبوكسي عندما يكون الهواء عدوانيًا أو يحتاج القلب إلى عمر أطول.
أرسل هذه التفاصيل وسيقوم فريق ROTER الهندسي باقتراح النوع الأساسي ومساحة الوجه وعدد القنوات، بالإضافة إلى رسم الأبعاد والأداء المتوقع.
