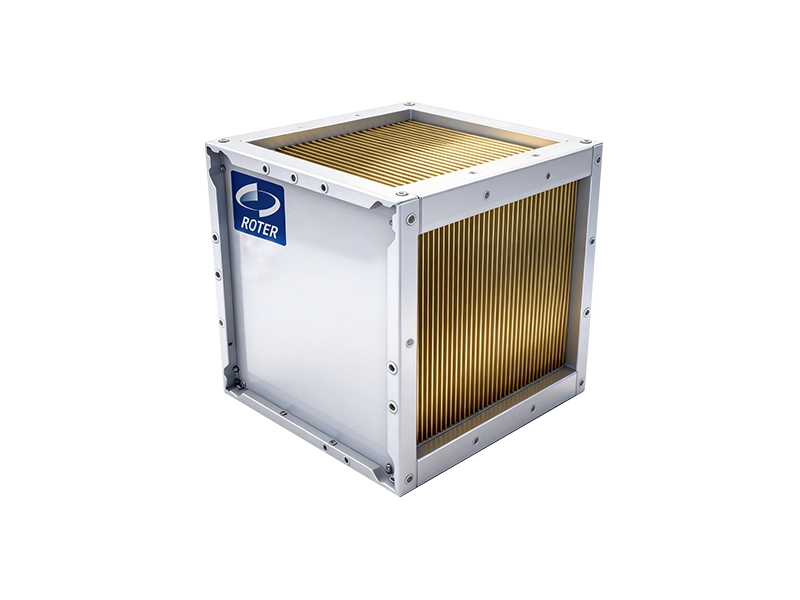

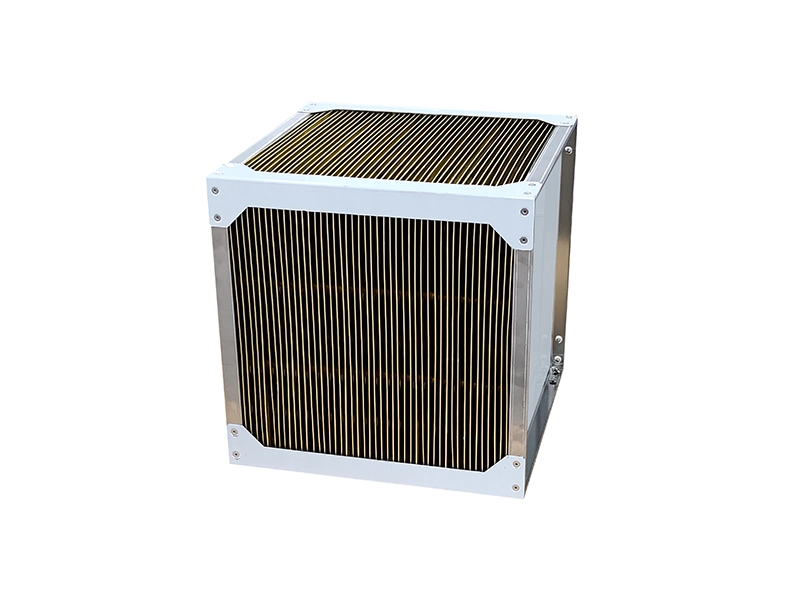

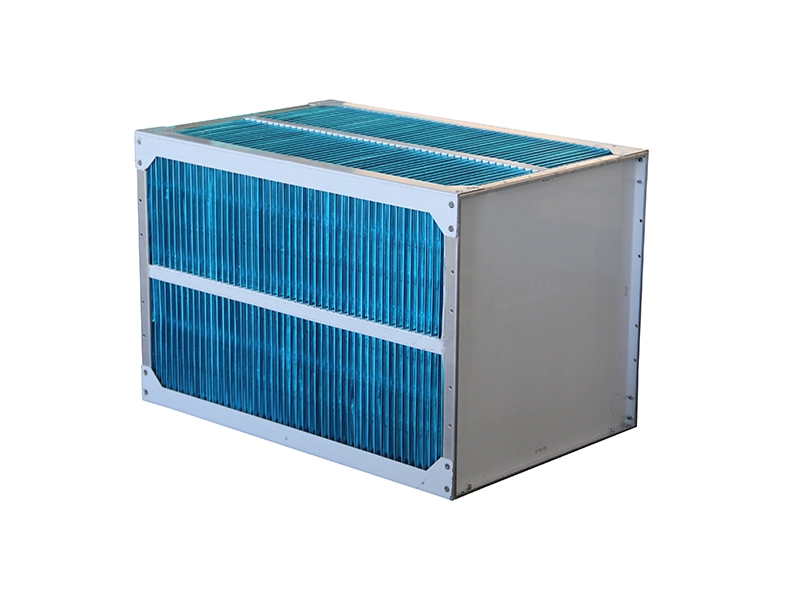

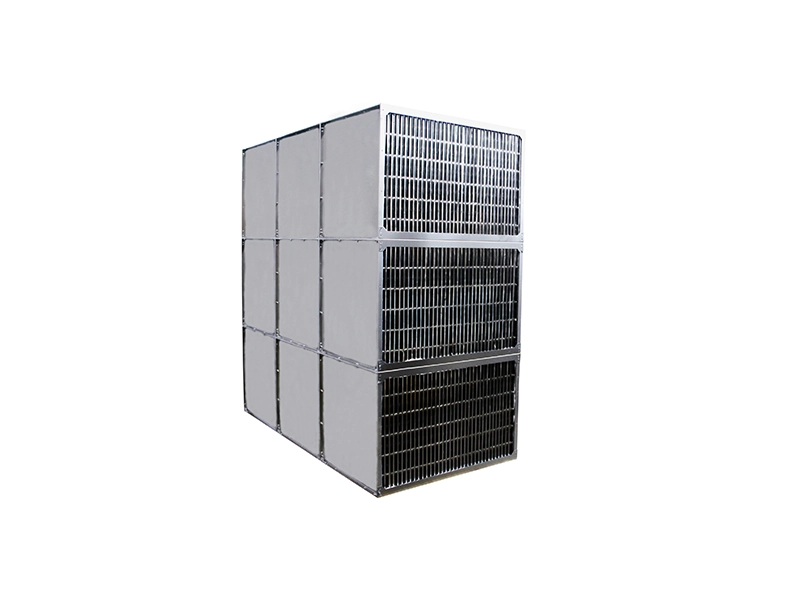

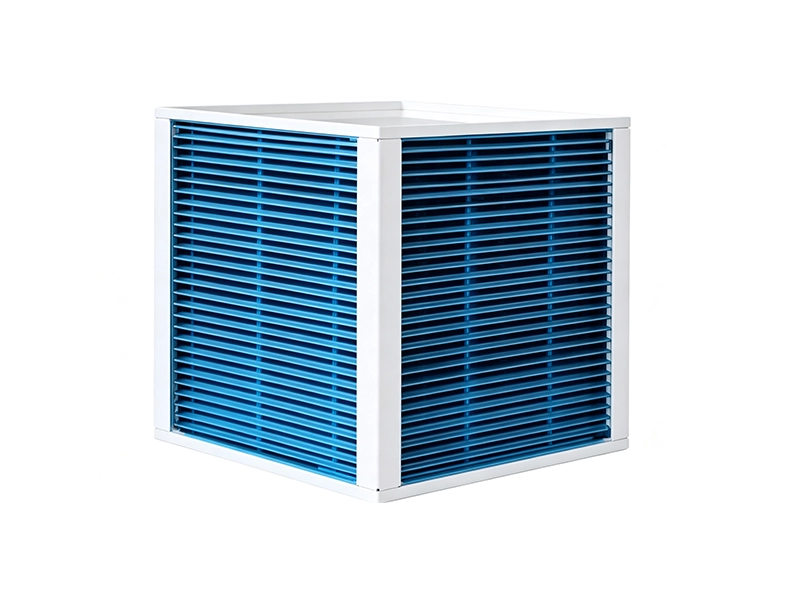

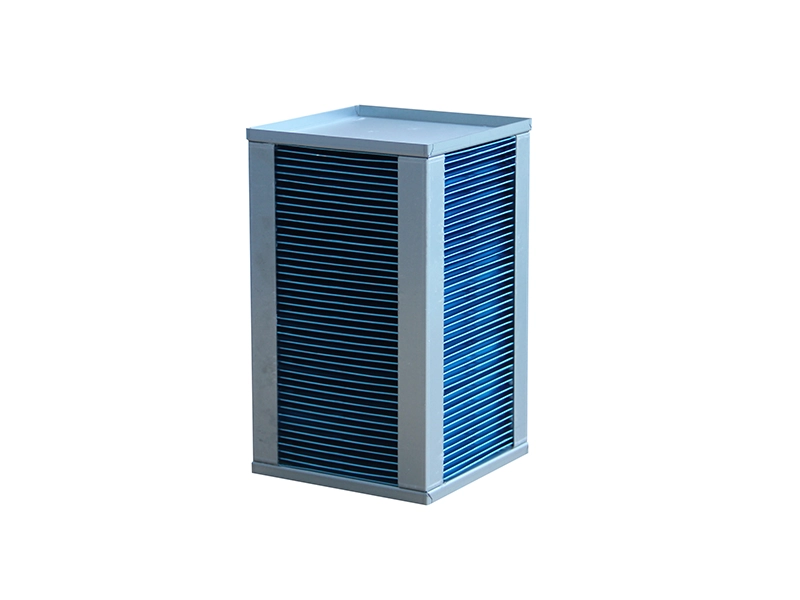

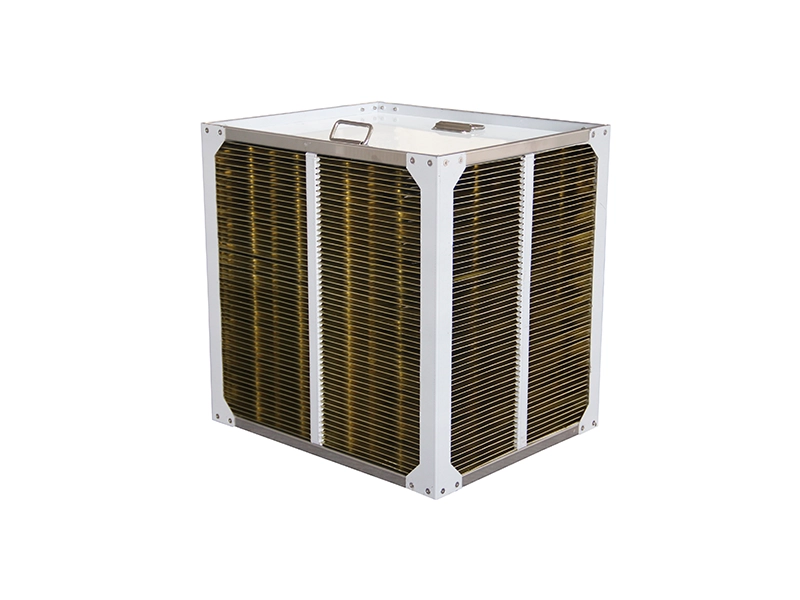

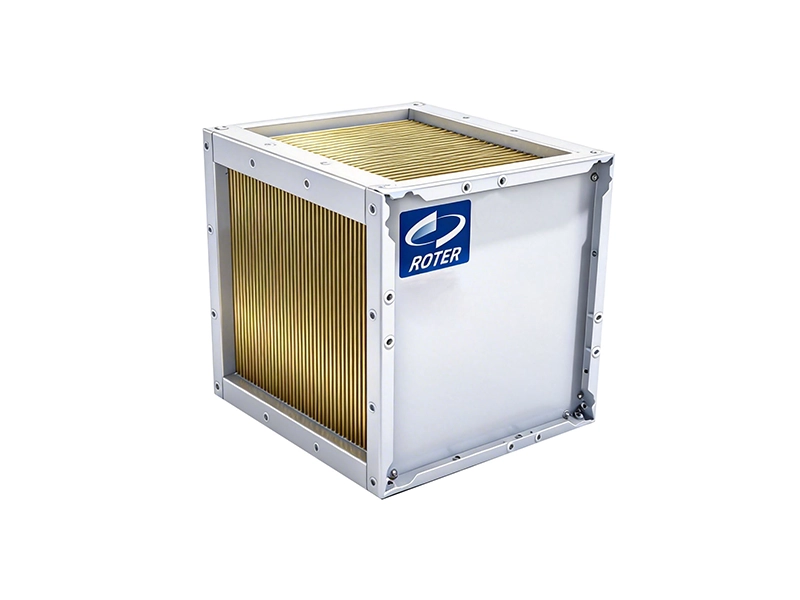

لوحة مبادل حراري معقول

نطاق التطبيق

يتم تطبيق المبادل الحراري الحساس للوحة على نطاق واسع في التهوية وتبادل الهواء، واستعادة الطاقة، والتبريد، والتدفئة، وإزالة الرطوبة، واستعادة الحرارة المهدورة عبر صناعات مثل HVAC، والاتصالات، والطاقة الكهربائية، والمنسوجات، والسيارات، والغذاء، والطب، والزراعة، وتربية الحيوانات، وغرف المعالجة، والتجفيف، واللحام، والغلايات.

الميزات الوظيفية

1. يستخدم المبادل الحراري للوحة رقائق الألومنيوم المطلية بالماء ذات الجودة العالية كوسيلة لنقل الحرارة، ويتم معالجتها بتقنية خاصة، وتتميز بكفاءة التبادل الحراري العالية، وسهولة الصيانة، وعمر الخدمة الطويل.
2. يمكن إستخدام رقائق الألومنيوم المطلية بالإيبوكسي من أجل مقاومة أقوى للتآكل، ومناسبة للتطبيقات الخاصة.
3. تتوفر مجموعة واسعة من الأحجام والمباعدة بين الألواح (2.5 مم - 12 مم).
4. الهيكل المعياري يسمح بأي مزيج من حجم المقطع العرضي وسمك كومة اللوحة. مع عدم وجود أجزاء متحركة، تتحمل المعدات تكاليف صيانة منخفضة.
5. الهيكل المدمج والحجم الصغير يجعله مناسبًا لمختلف التطبيقات.

عملية التصنيع

1. يتكون سطح المبادل الحراري من تمويجات حلزونية تعمل على تعزيز نقل الحرارة، مما يزيد من مساحة نقل الحرارة بحوالي 10%.
2. قنوات الهواء مدعومة برؤوس مختومة، مما يضمن قوة وثبات القناة العالية، مع قدرة قوية على تحمل ضغط الهواء النقي والهواء العادم.
3. تتقاطع قنوات الهواء النقي وهواء العادم مع بعضها البعض ويتم فصلها بورق الألمنيوم. تعتمد حواف المدخل والمخرج على حاشية من خمس طبقات مدمجة مع تقنية التماس المتشابك المموج، مما يعطي قوة حافة أعلى وختم أكثر موثوقية.
4. يتم إغلاق جميع الوصلات بمادة مانعة للتسرب ويتم معالجتها بغراء التماس، مما يضمن إحكام الهواء للمبادل الحراري.
ملحوظة: يمكن تحديد الإطار الأساسي بمواد مختلفة وسمك اللوحة (مثل الصفائح المجلفنة، صفائح الجلفالوم، صفائح الألمنيوم، صفائح الفولاذ المطلية، الصفائح المجلفنة المطلية، الفولاذ المقاوم للصدأ، وما إلى ذلك، لتلبية متطلبات مقاومة التآكل). تشتمل طرق توصيل الإطار على البراغي، والمثبتات المفاجئة، والفلنجات.

أنواع المواد

السلسلة ب - النوع القياسي:
مصنوعة من زعانف ألومنيوم محبة للماء وإطار من الفولاذ المجلفن؛ درجة حرارة التشغيل القصوى 100 درجة مئوية؛ مناسبة لجميع ظروف التشغيل تقريبًا.
السلسلة F — النوع المضاد للتآكل:
يستخدم زعانف الألومنيوم المطلية بالإيبوكسي وإطار من الفولاذ المجلفن؛ درجة حرارة التشغيل القصوى 100 درجة مئوية؛ مناسبة لظروف التشغيل شديدة التآكل.
السلسلة G - نوع درجة الحرارة العالية:
زعانف من الفولاذ المقاوم للصدأ وإطار من الفولاذ المقاوم للصدأ، مختومة بمادة مانعة للتسرب مخصصة؛ درجة حرارة التشغيل القصوى 300 درجة مئوية؛ مناسبة لظروف تدفق الهواء ذات درجة الحرارة العالية.
