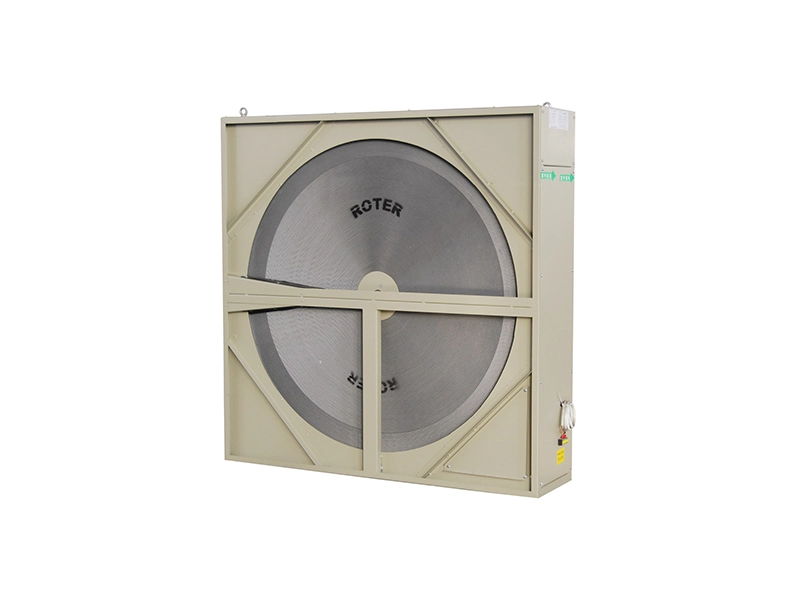

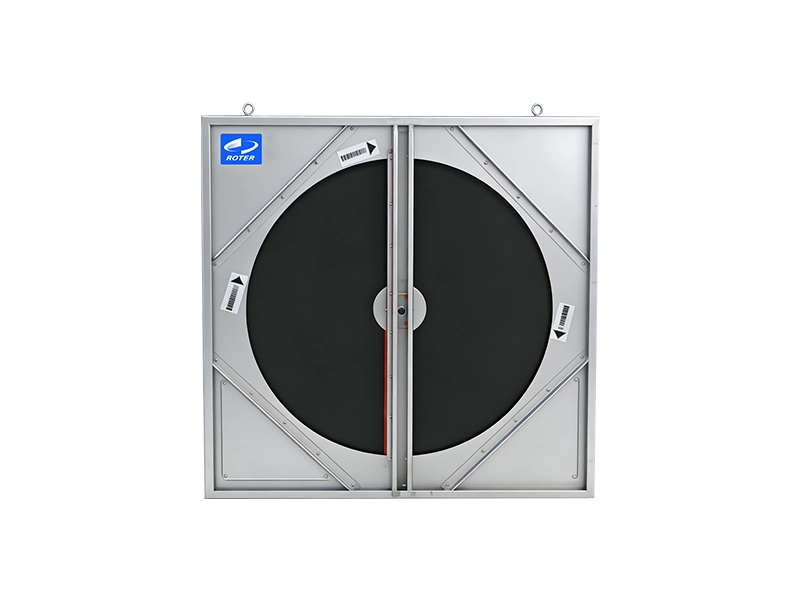

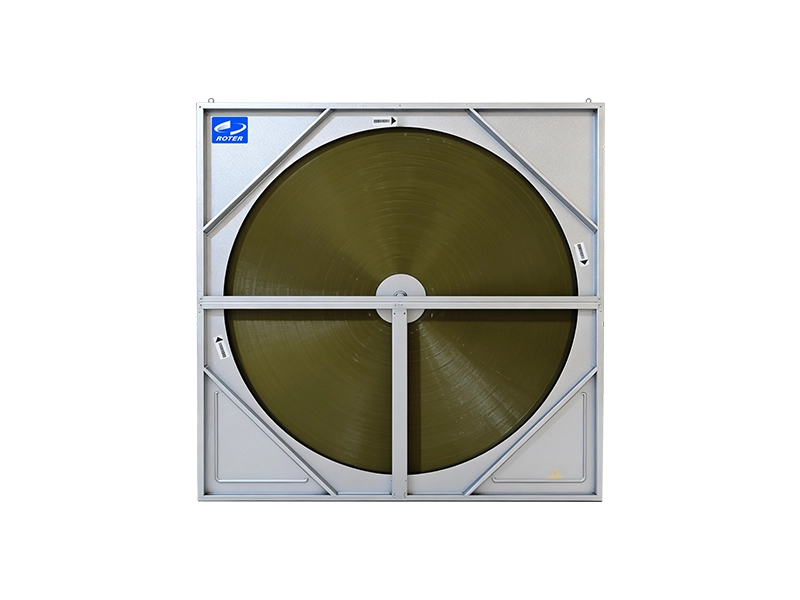

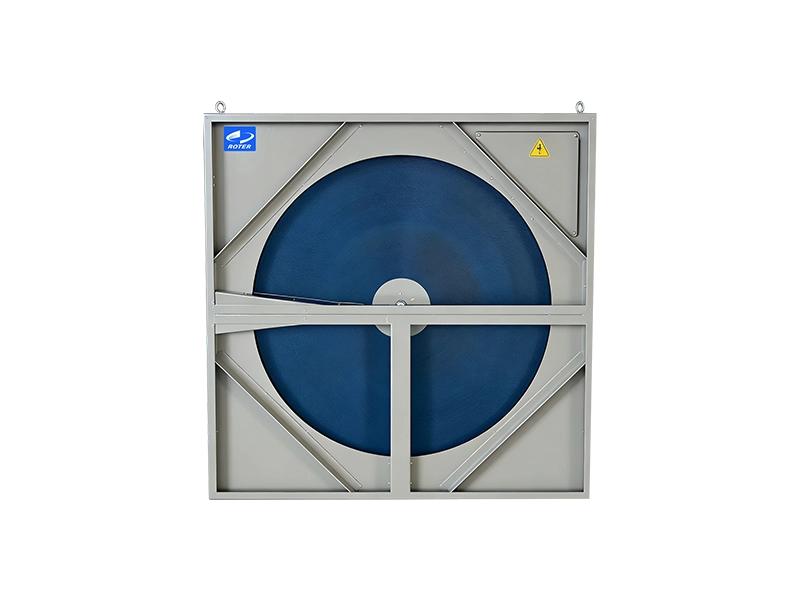

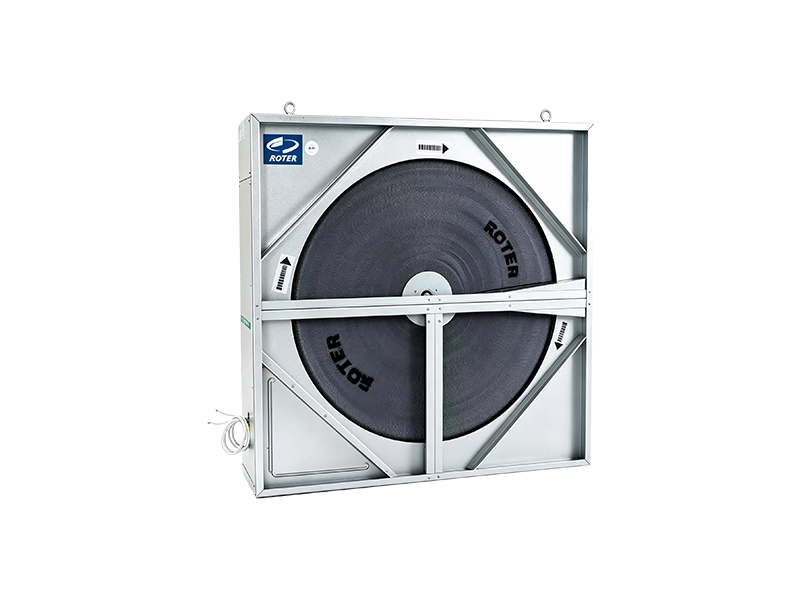

مبادل حراري العجلة

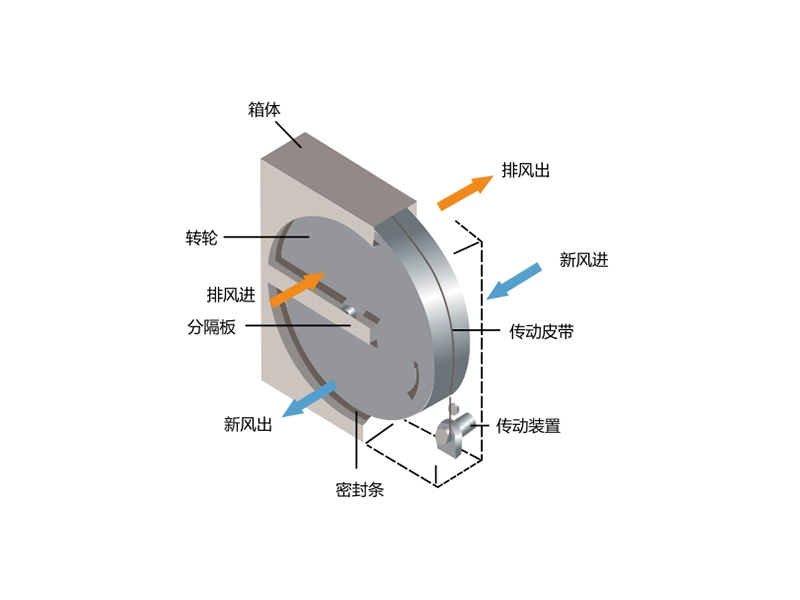

مبدأ العمل

يدور دوار المبادل الحراري الكلي للعجلة بشكل مستمر عند 10 دورة في الدقيقة. يعمل الدوار الذي يدور باستمرار بمثابة قلب للتخزين الحراري أو للتخزين البارد. يمر الهواء النقي عبر نصف المبادل الحراري للعجلة، بينما يمر هواء العادم في نفس الوقت بعكس التيار عبر النصف الآخر من الدوار. بهذه الطريقة، يمر الهواء النقي وهواء العادم بالتناوب عبر الدوار في اتجاهين متعاكسين، بينما يطلق هواء العادم حرارته إلى قلب التخزين الحراري أو البارد.
في الدوار من النوع الحراري الكلي، يتم أيضًا ضمان نقل الرطوبة. تدخل الرطوبة المنفصلة عن تيار الهواء إلى الطبقة الممتصة للرطوبة لقلب تخزين الحرارة، ويتم إطلاقها عندما يتحول الدوار إلى تيار الهواء الآخر. أثناء نقل الرطوبة، يرافقه نقل الحرارة أو النقل.
المبادل الحراري الكلي هو جهاز يقوم باستعادة الطاقة عن طريق تبادل الحرارة المحسوسة والكامنة بين هواء العادم الداخلي والهواء النقي الخارجي الوارد، وبالتالي تحقيق توفير الطاقة مع الحفاظ على تهوية جيدة. في الصيف، يمكنه تبريد الهواء النقي وتجفيفه من الرطوبة مسبقًا؛ في الشتاء يمكنه تسخين الهواء النقي وترطيبه مسبقًا. يمكن أن تصل كفاءة الاسترداد إلى أكثر من 75%، وبالتالي تقليل حمل التبريد/التدفئة واستهلاك الطاقة لتكييف الهواء أو تشغيل الغلاية.

ميزات المنتج

1. الامتصاص الانتقائي:
تستخدم قلوب الدوار لاستعادة الحرارة من شركة Roter منخل جزيئي مُجفف مُدمج ومُخصص خصيصًا ذو حجم منخفض المسام الصغيرة، "ROTER 34A". يسمح ROTER 34A فقط لجزيئات الماء بالمرور ويرفض جميع الملوثات الأخرى، بحيث تبقى الملوثات في هواء العادم فقط.
2. قوة هيكلية عالية:
نتيجة لأحدث تقنيات اللف الحديثة، يتميز الدوار ROTER 34A بقوة هيكلية عالية بشكل خاص (سمك رقائق الألومنيوم متوفر بثلاثة مواصفات: 0.04 مم / 0.05 مم / 0.06 مم).
3. التحديث السهل:
يمكن التثبيت الأفقي والرأسي، مما يجعل عملية التحديث ملائمة.
4. نطاق التطبيق واسع:
• تتوفر قلوب الدوار ذات الحرارة المعقولة والحرارة الكلية.
• ارتفاع المسام على شكل قرص العسل متوفر في نموذجين: 2.0 / 2.5 ملم. سمك الدوار متوفر بمواصفاتين: 200 / 270 ملم.
• يوفر إطار دعم الدوار ثلاثة خيارات هيكلية: الصفائح المجلفنة، والصفائح المدلفنة على البارد المطلية بالرش، والصفائح المجلفنة.
• تتوفر الأجزاء القياسية وغير القياسية.
• يمكن اختيار قطر الدوار من φ500 مم إلى φ5000 مم.
5. تصميم التصنيع الجديد:
وفقاً لمتطلبات المستخدم المخصصة، يمكن تصنيعها كوحدة متكاملة أو نوع منقسم.
6. حزام القيادة الخاص:
سير التشغيل هو جزء أصلي مستورد من اليابان، ويتميز بجهاز خاص لشد الحزام وقفل سير ميكانيكي.
7. معدل انتشار عالي:
لا يتمتع ROTER 34A بالانتقائية العالية فحسب، بل يجمع أيضًا بين الانتشار العالي والانتقائية.
8. سطح مصقول للغاية:
سطح الدوار مصقول ومقطع بواسطة تقنية معالجة خاصة، مما يعطي لمسة ناعمة. ضمن سطح عمودي 2000 مم، يكون الانحراف الأفقي أقل من 2 مم؛ هذا الهيكل يجعل الفجوة بين جميع المقاطع العرضية وفرشاة الختم الميكانيكية موحدة ومتساوية، مما يقلل من معدل تسرب الهواء.
9. معدل استرداد الحرارة عالي الأداء:
عند سرعة وجه الدوار البالغة 3.5 م/ث مع مقاومة هواء تبلغ 170 باسكال، تصل كفاءة استرداد الحرارة المقدرة إلى 79%.
10. قطاع التطهير المدمج يزيل التلوث المتبادل:
يمنع جهاز قطاع التطهير البكتيريا والغبار والملوثات من الانتقال من جانب الهواء العادم إلى جانب الهواء النقي؛ جنبًا إلى جنب مع فرشاة الختم الميكانيكية، فهي تقلل من التلوث المتبادل.
11. جهاز فرشاة الختم الميكانيكي من نوع الاتصال:
توفر فرشاة الختم المرنة الختم، مما يقلل من فقدان الحرارة. فهو يقلل من الاحتكاك ويطيل عمر خدمة محرك القيادة.
12. التحكم بالتردد المتغير (اختياري للمستخدم):
MicromMax هو عبارة عن عاكس متطور مزوّد بموجه يتيح التحكم في الوظائف الإضافية الضرورية للمبادل الحراري للعجلة، مثل تعديل سرعة الدوران، وبدء التشغيل، والمراقبة.
