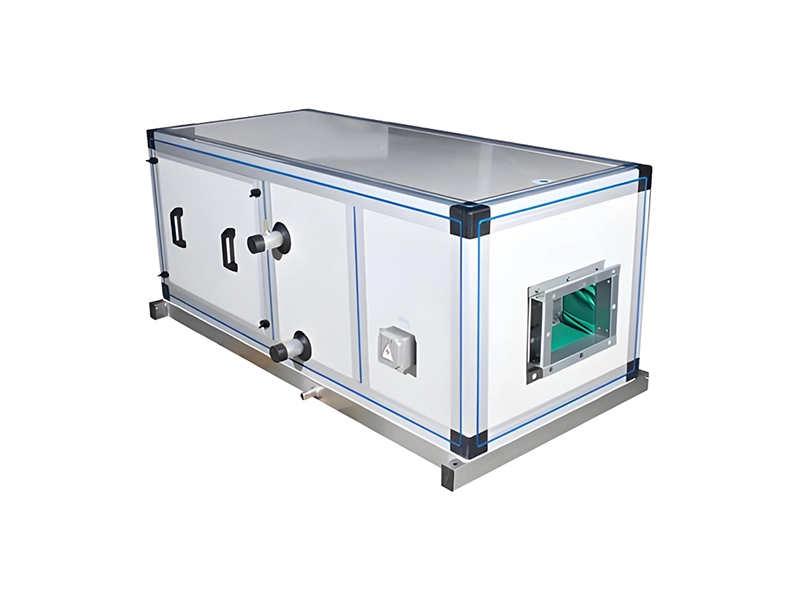

وحدة استعادة الحرارة المتوسطة المثبتة على السقف

● نطاق تدفق الهواء: 1,500-15,000 متر مكعب/ساعة.
● ينطبق على أماكن KTV، ومقاهي الإنترنت، والفنادق، ومراكز التسوق، والمصانع، ومباني المكاتب، والمطاعم، والبنوك، والفصول الدراسية، ورياض الأطفال، وعنابر المستشفيات، وغيرها من المواقع.
● يتم تركيب الوحدة داخل السقف، ولا تشغل أي مساحة داخلية قابلة للاستخدام وتترك الديكور الداخلي دون أن يتأثر.
● يعمل المبادل الحراري للوحة التدفق المتقاطع على زيادة كفاءة استعادة الطاقة، ويقلل من مقاومة الهواء، ويجعل تأثير توفير الطاقة أكثر وضوحًا.

+86 18800560886 +86 17768519872

وحدة استعادة الحرارة المتوسطة المثبتة على السقف — جدول الأداء

نموذج الوحدة	تدفق الهواء المقدر (م³/ساعة)	توريد مروحة ESP (باسكال)		مروحة العادم ESP (باسكال)	قوة المحرك (كيلوواط)	الجهد االكهربى		درجة حرارة. كفاءة الاسترداد %	ضجيج الوحدة ديسيبل (أ)
نموذج الوحدة	تدفق الهواء المقدر (م³/ساعة)	4 صف	6 صف	مروحة العادم ESP (باسكال)	قوة المحرك (كيلوواط)	الجهد االكهربى		درجة حرارة. كفاءة الاسترداد %	ضجيج الوحدة ديسيبل (أ)
CXH-15DB	1500	180	130	130	0.45/0.37	380 فولت	50 هرتز	71	67
CXH-20DB	2000	180	130	180	0.45/0.37	380 فولت	50 هرتز	72	68
CXH-25DB	2500	210	160	210	0.65/0.55	380 فولت	50 هرتز	72	68
CXH-30DB	3000	210	160	210	0.90/0.65	380 فولت	50 هرتز	71	69
CXH-40DB	4000	260	210	260	1.37/0.9	380 فولت	50 هرتز	68	69
CXH-50DB	5000	270	220	270	1.5/1.37	380 فولت	50 هرتز	68	73
CXH-60DB	6000	290	240	290	2.2/1.8	380 فولت	50 هرتز	72	75
CXH-70DB	7000	250	200	250	2.2/1.8	380 فولت	50 هرتز	69	75
CXH-80DB	8000	300	250	300	3.0/2.8	380 فولت	50 هرتز	71	77
CXH-90DB	9000	300	250	300	3.5/3.0	380 فولت	50 هرتز	69	77
CXH-100DB	10000	300	250	300	3.5/3.5	380 فولت	50 هرتز	71	78
CXH-120DB	12000	300	250	400	4.5/4.5	380 فولت	50 هرتز	70	79
CXH-150DB	15000	300	250	400	5.5/5.5	380 فولت	50 هرتز	70	80

نموذج الوحدة	سعة التبريد (كيلوواط)		قدرة التدفئة (كيلوواط)		إجمالي وزن وحدة الحرارة (كجم)
نموذج الوحدة	4 صف	6 صف	4 صف	6 صف	4 صف	6 صف
CXH-15DB	16.6	22.3	18.5	23.1	320	332
CXH-20DB	22.5	29.7	27.8	32.8	350	362
CXH-25DB	28.2	37.1	34.5	41.5	410	424
CXH-30DB	33.9	44.5	42.2	49.3	440	455
CXH-40DB	45.1	59.2	55.8	63.5	470	490
CXH-50DB	56.3	74.3	69.5	81.2	490	510
CXH-60DB	67.6	89.6	83.5	96.4	550	573
CXH-70DB	78.9	103.5	98	113.2	630	667
CXH-80DB	90.6	118.8	112	130.5	710	744
CXH-90DB	101.4	133.5	121.2	144.3	820	858
CXH-100DB	112.6	148.3	140	162.5	950	990
CXH-120DB	135.2	178.1	168.5	195.2	1050	1090
CXH-150DB	168.9	223.4	205.2	242.3	1280	1324

ملحوظات:
(1) تدفق الهواء النقي = تدفق هواء العادم = تدفق الهواء المقدر.
(2) تعتمد كفاءة استرداد المحتوى الحراري على ظروف التشغيل التالية: الصيف - درجة حرارة اللمبة الجافة الخارجية 33 درجة مئوية، الرطوبة النسبية 80%، درجة حرارة اللمبة الجافة الداخلية 26 درجة مئوية، الرطوبة النسبية 50%؛ الشتاء - درجة حرارة المصباح الجاف الخارجي 0 درجة مئوية، الرطوبة النسبية 30%، درجة حرارة المصباح الجاف الداخلي 20 درجة مئوية، الرطوبة النسبية 60%. إذا تغيرت ظروف التشغيل، فقد تقع الكفاءة الفعلية خارج نطاق كفاءة استرداد المحتوى الحراري المعلن.
(3) التبريد: درجة حرارة مدخل الماء 7 درجات مئوية، درجة حرارة مخرج الماء 12 درجة مئوية؛ التدفئة: درجة حرارة مدخل المياه 60 درجة مئوية، درجة حرارة مخرج المياه 50 درجة مئوية.
(4) هذا للإشارة فقط.
